Как проверить расширительный бак системы отопления

Как правильно измерить давление в расширительном баке - сначала остановить котел, дать теплоносителю остыть, сбросить давление со стороны воды и только после этого подключить манометр к воздушному ниппелю. Проверка на работающей и заполненной системе дает неверный результат. Точное значение зависит от высоты системы, проекта и требований производителя оборудования.

Расширительный бак компенсирует увеличение объема воды при нагреве и помогает удерживать давление в допустимом диапазоне. Если узел работает неправильно, манометр может резко менять показания, предохранительный клапан - сбрасывать воду, а систему приходится регулярно подпитывать.

Зачем нужен расширительный бак и как он работает

Чтобы понять, для чего нужен расширительный бак в системе отопления дома, достаточно вспомнить, что вода и другой теплоноситель увеличиваются в объеме при повышении температуры. В полностью закрытом трубопроводе это привело бы к быстрому росту давления. Бак принимает часть увеличившегося объема и тем самым защищает котел, трубы, радиаторы и арматуру.

Принцип работы расширительного бака в системе отопления основан на разделении корпуса на две зоны. С одной стороны находится теплоноситель, с другой - воздух или газ под определенным давлением. Между ними расположена эластичная мембрана. Когда вода нагревается и расширяется, она поступает в бак и сжимает газовую часть. После остывания теплоноситель возвращается в контур.

Расширительный бак не стоит путать с гидроаккумулятором для водоснабжения. Внешне устройства похожи, но рассчитаны на разные условия эксплуатации.

В каких случаях бак стоит проверить

Проверку проводят перед сезоном, после простоя, при скачках давления, частой подпитке или срабатывании предохранительного клапана.

На возможную проблему указывают:

• сильная разница давления между холодной и горячей системой;
• регулярный сброс воды через защитный клапан;
• частая подпитка контура;
• шум и нестабильная работа оборудования;
• отсутствие воздуха на ниппеле;
• появление воды из воздушного ниппеля.

Признаки неисправности расширительного бака системы отопления не всегда означают, что сам бачок требуется менять. Похожие симптомы возникают при утечке, неисправном предохранительном клапане, неправильной подпитке или проблемах с манометром. Поэтому сначала проводят последовательную диагностику

Как подготовиться к проверке

Перед работой котел выключают и дают теплоносителю остыть. Если перед баком есть отсечной кран, его перекрывают и сбрасывают давление на водяной стороне. Иначе может потребоваться снижение давления во всем контуре.

Для проверки понадобятся:

• автомобильный или цифровой манометр с подходящим диапазоном;
• насос или компрессор с контролируемой подачей воздуха;
• емкость и ветошь на случай выхода воды;
• инструмент для доступа к ниппелю.

Перед тем как решать, как проверить расширительный бак отопления, нужно найти заводские характеристики конкретной модели. Значение предварительного давления, допустимое рабочее давление и порядок обслуживания могут отличаться.

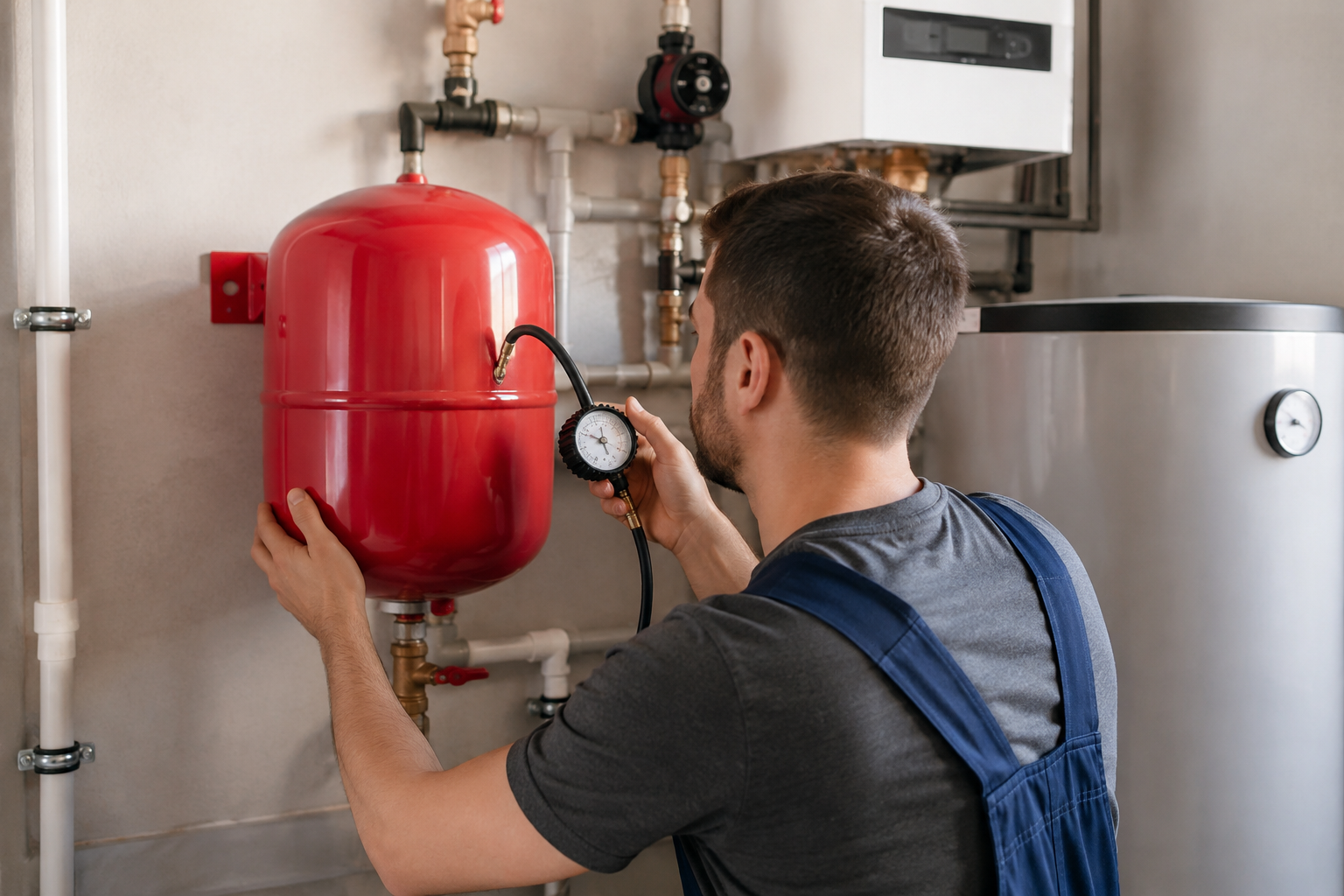

Как проверить давление в расширительном баке

Главное правило: измерение выполняют при отсутствии давления теплоносителя на мембрану. Иначе манометр покажет не реальное давление газовой камеры, а состояние бака под нагрузкой.

Порядок действий:

1. Остановить котел и циркуляционный насос.
2. Дать системе остыть.
3. Изолировать бак от контура, если это предусмотрено схемой.
4. Сбросить давление воды со стороны подключения бака.
5. Снять колпачок с ниппеля.
6. Подключить манометр и снять показание.
7. Сравнить результат с расчетным значением и документацией производителя.

На вопрос какое давление в расширительном баке отопления нельзя отвечать одной цифрой для всех домов. Оно связано с гидростатическим давлением в точке установки и расчетными параметрами системы. Заводская накачка тоже не всегда является готовой настройкой для конкретного объекта.

Для закрытой системы предварительное давление задают с учетом высоты водяного столба и необходимого запаса. Давление заполнения холодной системы делают немного выше, чтобы в баке уже находился небольшой объем теплоносителя. Точные значения определяют по проекту и инструкции к оборудованию.

Как проверить мембрану

Самая простая первичная диагностика выполняется через воздушный ниппель. Если при кратком нажатии на золотник из него выходит воздух, это еще не доказывает идеальное состояние мембраны, но позволяет продолжить проверку давления.

Если вместо воздуха появляется вода, это характерный признак повреждения разделительной мембраны. В таком случае вопрос как проверить мембрану расширительного бака уже не основной: необходимо определить, допускает ли модель замену мембраны или потребуется установка нового устройства.

Если давление быстро теряется после подкачки, проверяют золотник и герметичность газовой камеры.

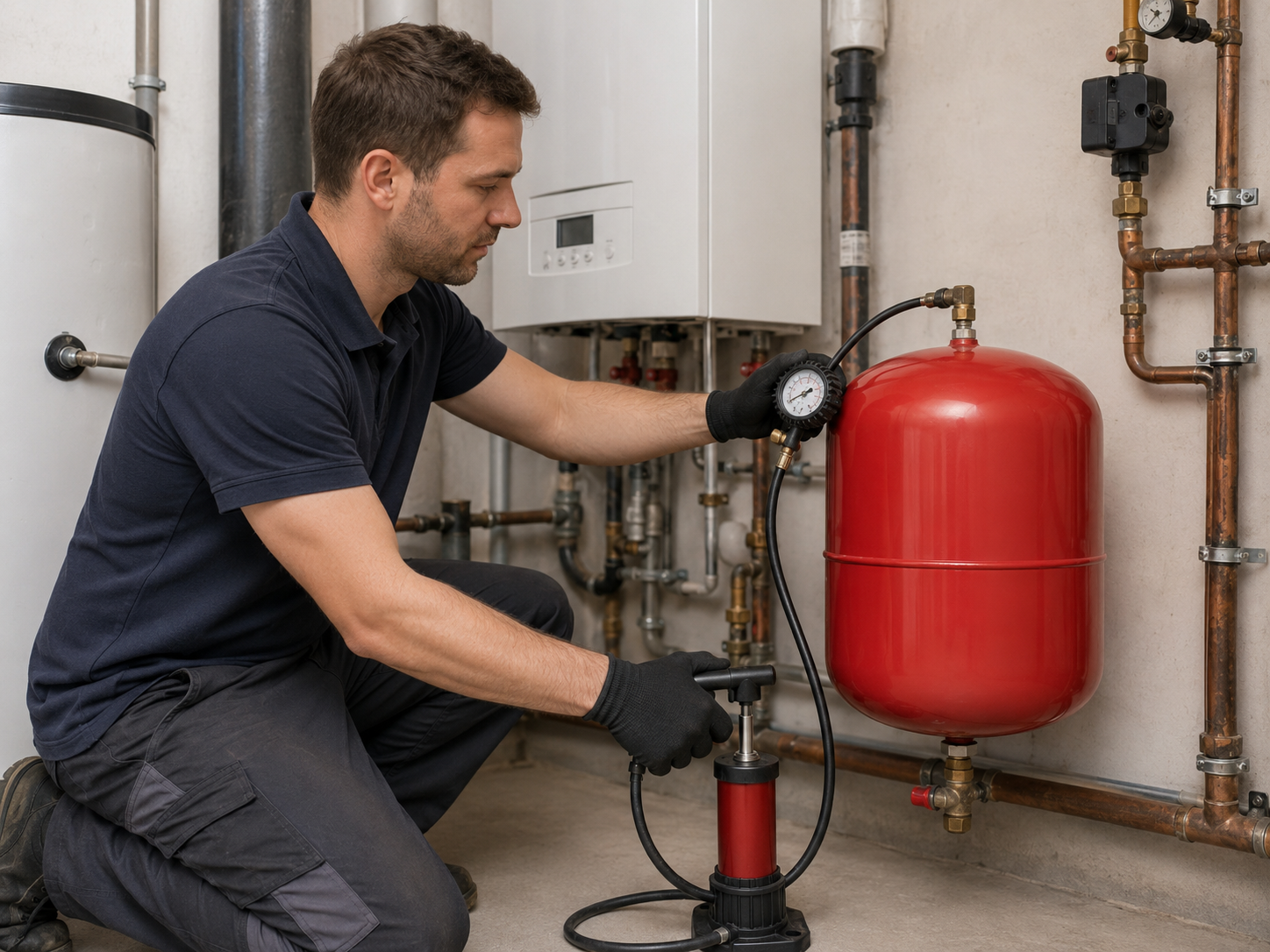

Как подкачать и настроить бак

Если мембрана исправна, а давление ниже требуемого, его можно восстановить. Как подкачать расширительный бак отопления: при разгруженной водяной стороне небольшими порциями подавать воздух и периодически контролировать показания манометра. Накачивать «на глаз» не стоит.

Чтобы понять, как настроить давление в расширительном баке, сначала определяют расчетное предварительное давление, а затем заполняют систему теплоносителем до требуемого холодного давления. После запуска котла нужно проверить, как меняются показания при нагреве и остывании.

Запрос как настроить расширительный бак отопления на практике включает не только подкачку. Нужно убедиться, что объема бака достаточно для всей системы, соединение не перекрыто, ниппель герметичен, а предохранительная арматура исправна.

Если после обслуживания требуется понять, как отрегулировать расширительный бак отопления, ориентируются не на случайную цифру из интернета, а на высоту системы, объем теплоносителя, давление срабатывания защитного клапана и требования котла. Для сложной схемы расчет лучше поручить специалисту

Почему давление в системе растет

Вопрос почему растет давление в системе отопления особенно часто возникает после выхода котла на рабочую температуру. Небольшое повышение при нагреве нормально. Резкий рост до зоны срабатывания предохранительного клапана уже требует проверки.

Возможные причины:

• недостаточное давление в газовой камере;
• повреждение мембраны;
• слишком маленький объем бака;
• перекрытый участок между баком и системой;
• чрезмерная подпитка;
• неисправность подпиточного клапана;
• для двухконтурного оборудования - отдельные неисправности теплообменника или узла подпитки.

Именно поэтому ответ на вопрос почему не работает расширительный бак лучше искать по симптомам, а не начинать с его замены. Сначала проверяют давление, мембрану, доступ теплоносителя к баку и состояние защитной арматуры.

Когда бак лучше заменить

Замена нужна при повреждении несменной мембраны, коррозии корпуса, нарушении герметичности или несоответствии объема параметрам системы. Если мембрана сменная, иногда достаточно заменить только ее и заново выполнить настройку.

Перед покупкой нового устройства учитывают:

• общий объем теплоносителя;
• диапазон рабочих температур;
• максимальное давление;
• тип теплоносителя;
• размер и тип присоединения;
• возможность замены мембраны;
• место установки.

Правильно подобранный объем важен не меньше настройки. Слишком маленький бак быстро заполняется при нагреве и не способен принять весь объем расширившейся жидкости.

Что можно проверить самостоятельно, а когда нужен специалист

Самостоятельно можно осмотреть бак, проследить за манометром и при наличии опыта измерить давление воздушной камеры.

Если неизвестна схема подключения, нет возможности безопасно сбросить давление, регулярно срабатывает защитный клапан или проблема возвращается после подкачки, лучше обратиться к специалисту. Для встроенного бачка котла обслуживание также может требовать разборки корпуса оборудования.
