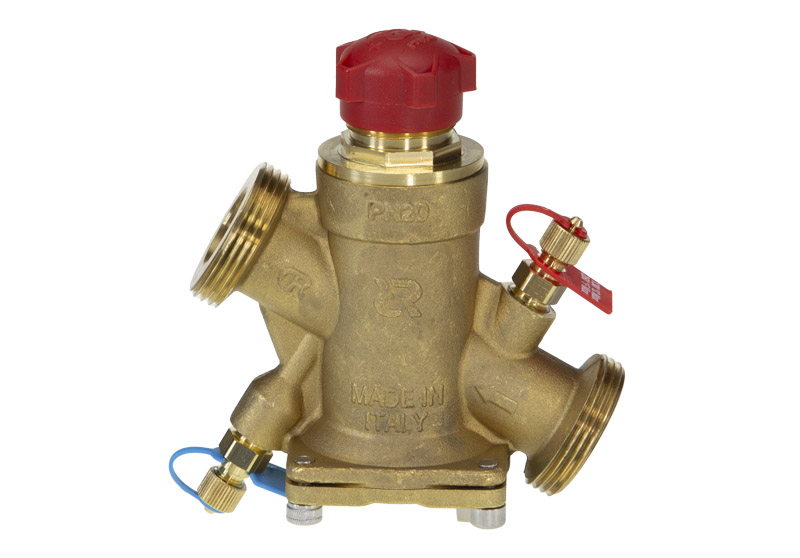

Балансировочный клапан Ридан - это регулирующая трубопроводная арматура, которая помогает распределять расход теплоносителя между отдельными участками системы. Правильная балансировка нужна, чтобы радиаторы, стояки и контуры получали расчетный объем теплоносителя, а циркуляционный насос не работал с лишней нагрузкой.

Такие устройства применяют в отоплении, системах тепло- и холодоснабжения. Они особенно важны для разветвленных сетей, где без регулировки ближние участки могут получать слишком большой расход, а удаленные - недостаточный.

Что такое балансировочные клапаны и зачем они нужны

Балансировочные клапаны создают контролируемое гидравлическое сопротивление на отдельных ветках трубопровода. За счет этого поток распределяется между контурами в соответствии с расчетом.

Правильно настроенная арматура помогает:

- выровнять расход теплоносителя;
- обеспечить равномерный нагрев помещений;
- снизить шум в трубах и радиаторах;
- уменьшить лишнюю нагрузку на насос;
- стабилизировать работу разветвленной системы;
- упростить последующую настройку отопления.

Балансировочный клапан на отопление может устанавливаться на стояке, отдельной ветке, коллекторном узле или другом участке, где необходимо ограничить и настроить расход.

Чем ручные модели отличаются от автоматических

Ручной вариант регулируется во время пусконаладочных работ. Специалист устанавливает необходимое положение штока или рукоятки, создавая расчетное сопротивление. Такой способ подходит для систем, где рабочие параметры меняются незначительно.

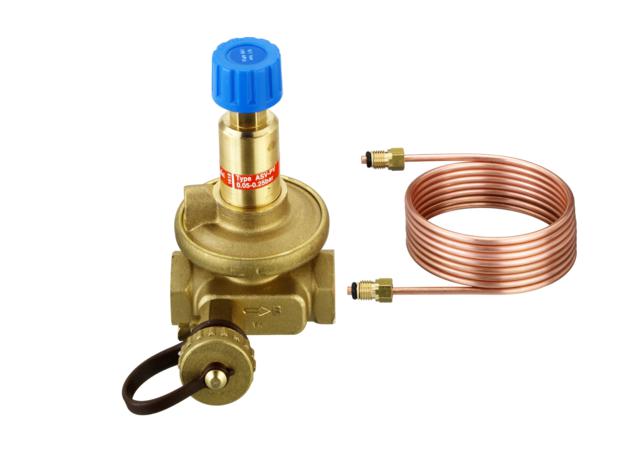

Автоматический балансировочный клапан используется в сетях с переменным расходом. Он позволяет поддерживать заданные гидравлические параметры при изменении режима работы оборудования, например когда термостатические клапаны на радиаторах открываются и закрываются.

Ручные модели обычно проще по конструкции, а автоматические позволяют точнее управлять системой при изменяющейся нагрузке. Выбор зависит от проекта, сложности разводки и требований к регулированию.

Где устанавливают балансировочную арматуру

Место монтажа определяется схемой системы. Устройства могут применяться:

- на отопительных стояках;
- на отдельных ветках;
- перед распределительными коллекторами;
- в узлах теплоснабжения;
- на подающей или обратной линии;
- в контурах с различной гидравлической нагрузкой.

Если требуется купить балансировочный клапан для системы отопления, желательно заранее знать расчетный расход теплоносителя, диаметр трубопровода и рабочее давление. Подбор только по размеру соединения не гарантирует правильной работы.

Важно также оставить свободный доступ к арматуре. После монтажа может потребоваться настройка, измерение перепада давления или техническое обслуживание.

Как подобрать клапан по диаметру и пропускной способности

Один из основных параметров - номинальный диаметр DN. Например, балансировочный клапан 25 мм подбирается для соответствующего трубопровода, однако совпадения по диаметру недостаточно.

Необходимо учитывать:
- расчетный расход;
- перепад давления;
- показатель пропускной способности Kvs;
- рабочее давление;
- температуру теплоносителя;
- тип соединения;
- материал корпуса.

Обозначение клапан балансировочный Ду указывает на условный диаметр изделия. После Ду обычно приводится числовое значение, например 15, 20, 25 или 50 мм.

Слишком крупная модель может затруднить точную регулировку небольшого расхода, а недостаточная пропускная способность создаст лишнее сопротивление в трубопроводе.

Резьбовые и фланцевые модели

Для небольших и средних диаметров часто применяют резьбовое присоединение. Оно компактно и удобно для котельных, коллекторных групп и внутренних инженерных сетей.

На трубопроводах большего диаметра используют клапан балансировочный фланцевый. Такое исполнение обеспечивает надежное разъемное соединение и удобно при монтаже магистральных участков.

Если по проекту предусмотрен балансировочный клапан 50 фланцевый, нужно проверить DN50, номинальное давление, размеры ответных фланцев, монтажную длину и требуемую пропускную способность. Совпадение только одного параметра не означает полной совместимости.

Балансировочные клапаны разных производителей

При выборе имеет значение не только бренд, но и характеристики конкретной серии. Один производитель может выпускать несколько линеек для разных рабочих давлений, способов присоединения и условий эксплуатации.

Например, клапан балансировочный Бенармо подбирают с учетом DN, PN, температуры среды, типа соединения и требуемой пропускной способности. Такой же принцип применяется к продукции Ридан и других производителей.

Перед покупкой полезно проверить:
- технический паспорт;
- диапазон регулирования;
- наличие измерительных ниппелей;
- возможность фиксации настройки;
- допустимую температуру;
- совместимость с теплоносителем.

Ошибки монтажа и настройки

Одна из частых ошибок - установка устройства без последующей регулировки. Сам факт наличия клапана не балансирует систему: необходимо выставить расчетное значение.

Проблемы также возникают, если перепутано направление потока, выбран слишком большой размер, не учтена пропускная способность или устройство установлено там, где к нему невозможно нормально подойти.

Настройку проводят после заполнения системы, удаления воздуха и проверки работы циркуляционного оборудования. Для сложных отопительных сетей параметры должны соответствовать проектному расчету.

Купить балансировочные клапаны в «Коммунальных системах»

В «Коммунальных системах» можно подобрать регулирующую арматуру для отопления и других инженерных сетей. Специалисты помогут определить подходящий диаметр, способ присоединения и характеристики с учетом параметров трубопровода.

Вместе с клапанами можно приобрести трубы, фитинги, циркуляционные насосы, запорную арматуру и другие комплектующие для системы отопления. Это позволяет собрать совместимый узел и заранее проверить основные параметры элементов.

Заказать оборудование можно в Вологде и Череповце. При заказе от 15 000 рублей действует бесплатная доставка.
